写在前面：一个前端的监控画面实现之旅

最近在参与一个比赛项目，其中一个核心需求是实现监控摄像头的实时画面预览。按理说，作为一名前端开发者，这块业务通常不归我负责。但项目时间紧、任务重，只好硬着头皮顶上。

刚接触这项任务时，我几乎毫无头绪。项目使用的是海康威视的摄像头，我开始四处查阅文档，却屡屡碰壁。由于对摄像头和流媒体技术完全不了解，我足足花了三天时间，才勉强搭建出一个可运行的Demo。

一个惨痛的教训： 如果你的摄像头配置友好，能够直接通过厂商提供的SDK或Demo连接上，那将为你省下大量宝贵的排错时间。因此，在动手之前，务必仔细研究你的摄像头配置，了解它支持哪些协议和功能！ 这点非常重要，因为时间真的太宝贵了。

一、核心概念：流媒体传输协议与方案概览

在深入实战之前，我们需要了解一些常见的流媒体传输协议：RTSP、RTMP、HLS、HTTP-FLV。

初次接触这些协议时，我同样是一头雾水，它们都是什么？各自有什么用途？

经过一番学习，我梳理了本项目的实现方案：我们使用的摄像头支持通过 RTSP (Real Time Streaming Protocol) 协议获取视频流。因此，我们的方案是在服务器上使用 FFmpeg 工具从摄像头的RTSP地址拉取视频流，然后将此流推送到 Nginx 服务器。Nginx再通过其模块（或配合FFmpeg的输出）将视频流处理成对前端Web播放更友好的 HLS (HTTP Live Streaming) 格式（即一系列.m3u8索引文件和.ts视频片段），最后前端通过HTTP(S)拉取HLS流进行播放。

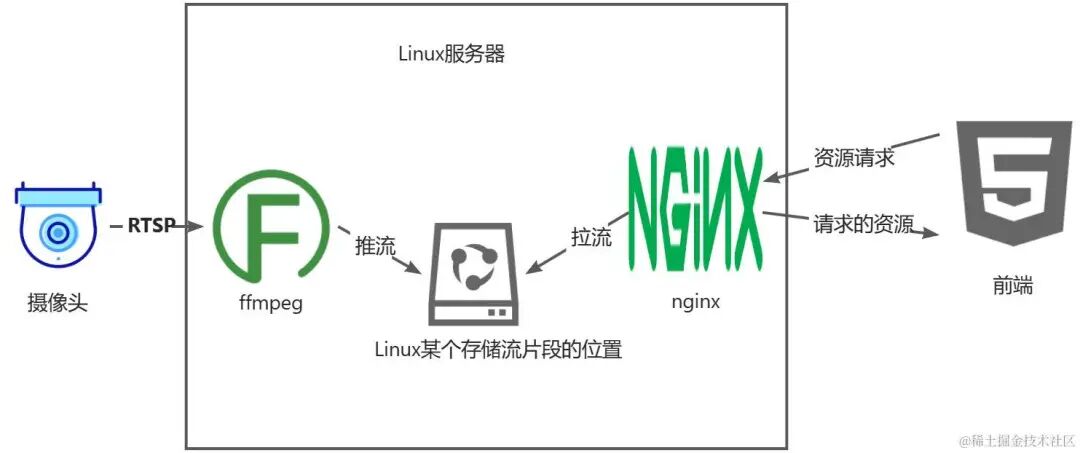

整体流程示意图：

关于“推流”与“拉流”的通俗理解：

可能你会问，什么是推流？什么是拉流？听起来很专业，但似乎又有点抽象。

说实话，经过三天的摸索，我对这两个概念的理解可能仍不够“教科书”。但我是这么理解的：

推流 (Push)：好比网络主播将自己的直播画面数据主动发送（推送）到流媒体服务器上。在我们的场景中，可以理解为FFmpeg将从摄像头获取的视频流数据“推送”给Nginx（或直接转换为HLS文件供Nginx分发）。

拉流 (Pull)：好比我们观众点开主播的直播间，从流媒体服务器上请求（拉取）直播画面数据进行观看。在我们的场景中，前端播放器从Nginx服务器上“拉取”HLS流数据。

1. RTSP协议简介

RTSP (Real-Time Streaming Protocol) 是一种应用层网络控制协议，设计用于控制、启动、停止和管理实时流媒体数据的传输。它本身不传输媒体数据，而是作为流媒体服务器的“遥控器”，与媒体传输协议（如RTP/RTCP）配合工作。许多监控摄像头都支持通过RTSP地址对外提供视频流。

更详细的RTSP介绍可以参考这篇文章：(https://zhuanlan.zhihu.com/p/478736595)

2. 调试工具：VLC & PotPlayer

在正式搭建服务之前，验证RTSP流的可用性非常重要。我们可以使用一些强大的媒体播放器作为调试工具，如 VLC media player 和 PotPlayer。它们都支持播放网络串流，包括RTSP、RTMP、HLS等。

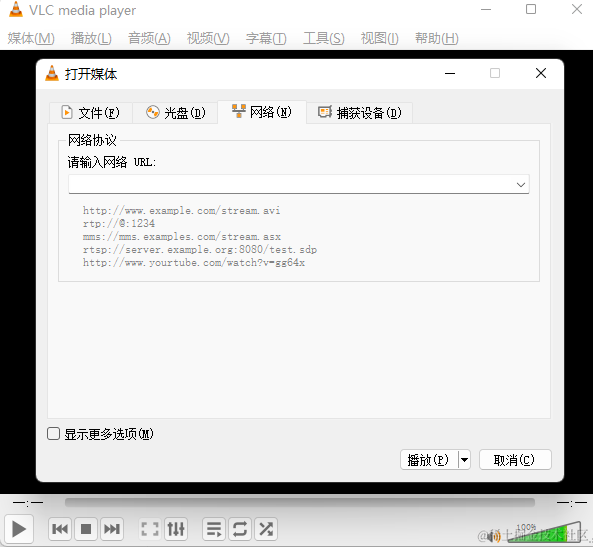

VLC media player：轻量且跨平台。操作：打开软件 -> 「媒体(M)」 -> 「打开网络串流(N)...」 -> 输入RTSP地址。

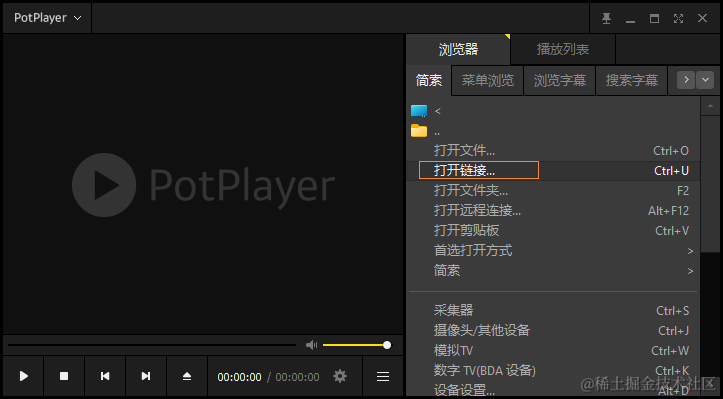

PotPlayer：功能强大的Windows平台播放器。操作：右键点击播放器界面 -> 「打开」 -> 「打开链接...」 -> 输入RTSP地址。

使用这些工具确保你的摄像头RTSP流能正常播放，是后续工作顺利进行的前提。

接下来，就是我们方案中的两大核心组件：FFmpeg 和 Nginx。坦白说，我对FFmpeg是初次接触，Nginx也仅限于通过宝塔面板进行一键部署的程度。这次实战算是一次深度学习。

3. FFmpeg：强大的多媒体处理工具

FFmpeg 是一个领先的、开源的、跨平台的多媒体处理框架，能够录制、转换、流化音频和视频。它通过命令行方式使用，功能极其强大。

官方下载地址：(https://ffmpeg.org/download.html) 中文文档参考：(https://ffmpeg.org/ffmpeg-all.html) (官方文档是英文，中文文档通常是社区翻译)

如果你的服务器使用宝塔面板，可以直接在软件商店中找到并一键安装FFmpeg，非常方便。在我们的方案中，FFmpeg扮演着从摄像头RTSP流拉取数据，并将其转换为HLS格式（.m3u8 和 .ts 文件）的关键角色。

4. Nginx：高性能Web服务器与流媒体分发

Nginx 在这里主要作为HTTP服务器，对外提供FFmpeg生成的HLS流（

索引文件和

视频片段）的访问。

重要提示： 如果你的方案涉及到Nginx接收RTMP推流再转HLS或FLV，那么需要确保Nginx编译安装了相应的模块，如 nginx-rtmp-module 或 nginx-http-flv-module。我在此过程中踩了不少坑，比如模块安装不上、配置文件不生效等。但根据我后续的实践，如果FFmpeg直接将RTSP流转换为HLS文件输出到Nginx的Web可访问目录，Nginx仅作为HTTP服务器分发这些文件，那么Nginx的RTMP或HTTP-FLV模块对于这个核心流程而言并非必需。当然，这些模块可以提供更灵活的流媒体处理能力，例如接收RTMP推流、生成HTTP-FLV流等。

二、实战步骤

1. 获取摄像头的RTSP地址

本项目使用的是海康威视摄像头，其RTSP地址格式通常为： rtsp://<用户名>:<密码>@<摄像头IP地址>:<RTSP端口号>/<编码格式>/<通道号>/<码流类型>/av_stream 例如：rtsp://admin:password123@192.168.1.100:554/h264/ch1/main/av_stream

2. RTSP流画面测试

使用VLC或PotPlayer播放上述获取到的RTSP地址，确保能正常预览到摄像头画面。

3. 安装FFmpeg

方式一：宝塔面板安装 (推荐新手)

如果你的服务器安装了宝塔面板，可以在“软件商店”中搜索“FFmpeg”，一键安装即可。

方式二：手动编译安装 (Linux)

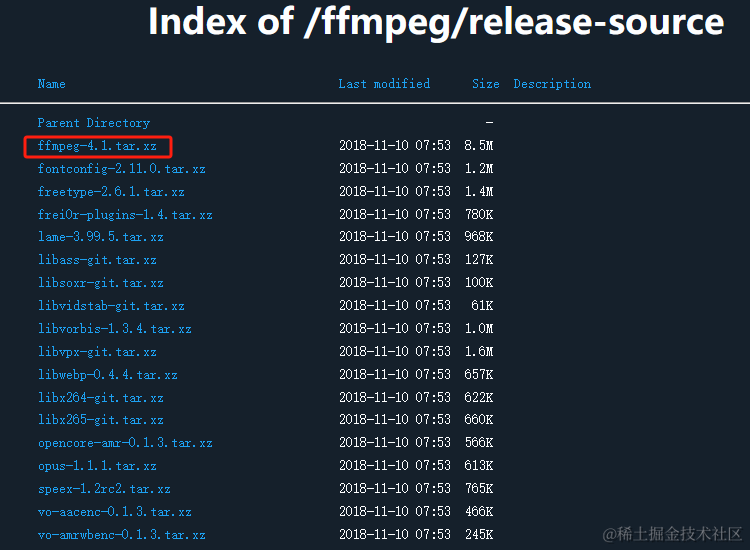

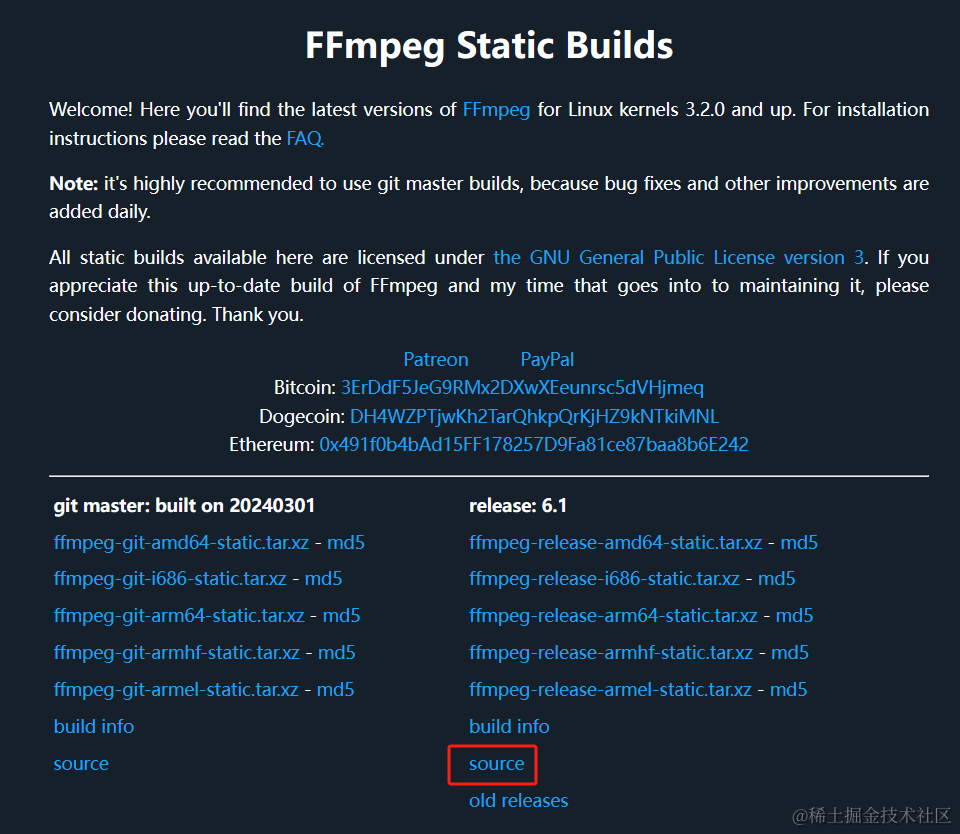

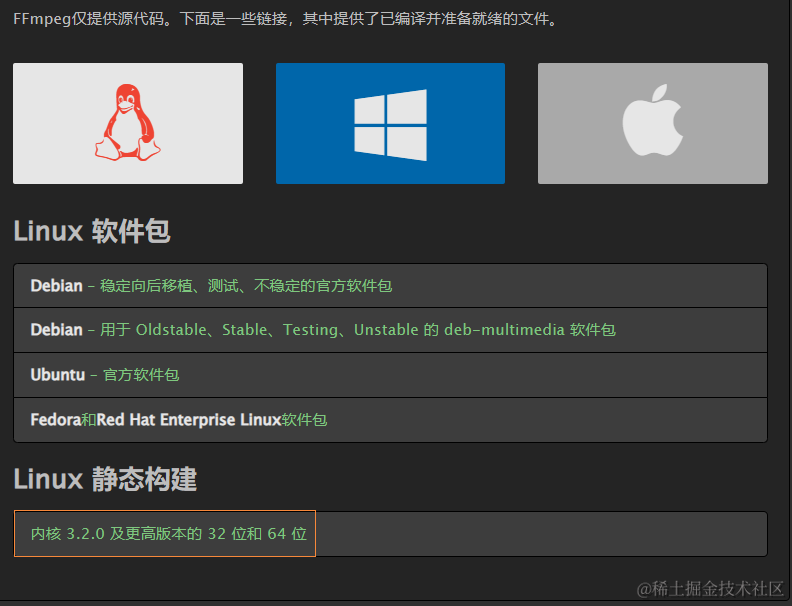

下载FFmpeg源码包：访问 FFmpeg官网下载页面 (https://ffmpeg.org/download.html)，选择一个源码包 (Source Code) 下载。将下载的压缩包上传到服务器。

安装依赖：NASM FFmpeg编译可能依赖NASM汇编器。访问 NASM官网 (https://www.nasm.us/) 下载源码。上传到服务器并解压编译安装：

编译安装FFmpeg 解压FFmpeg源码包，进入目录，配置、编译、安装：

配置软链接 (可选，方便全局调用) 为FFmpeg和NASM（如果手动安装）的可执行文件创建软链接到系统路径（如/usr/local/bin或/usr/local/sbin）。

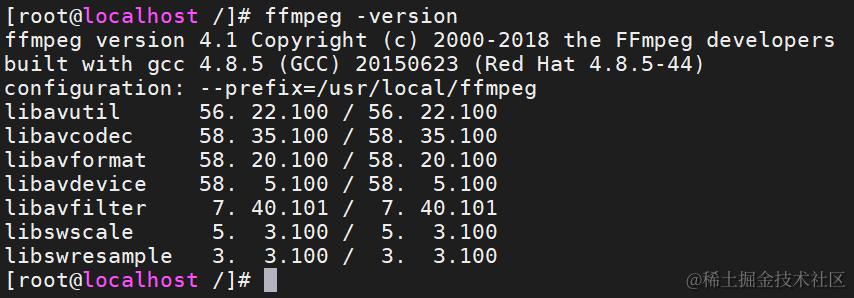

验证FFmpeg安装 执行 ffmpeg -version，如果能看到版本信息，则安装成功。

4. 安装Nginx (及可选的流媒体模块)

如前所述，如果FFmpeg直接生成HLS文件，Nginx主要作为HTTP服务器。但如果也想支持RTMP推流到Nginx再转HLS/FLV，则需要安装相应模块。

情况一：服务器未安装Nginx

安装依赖 (CentOS 7 示例):

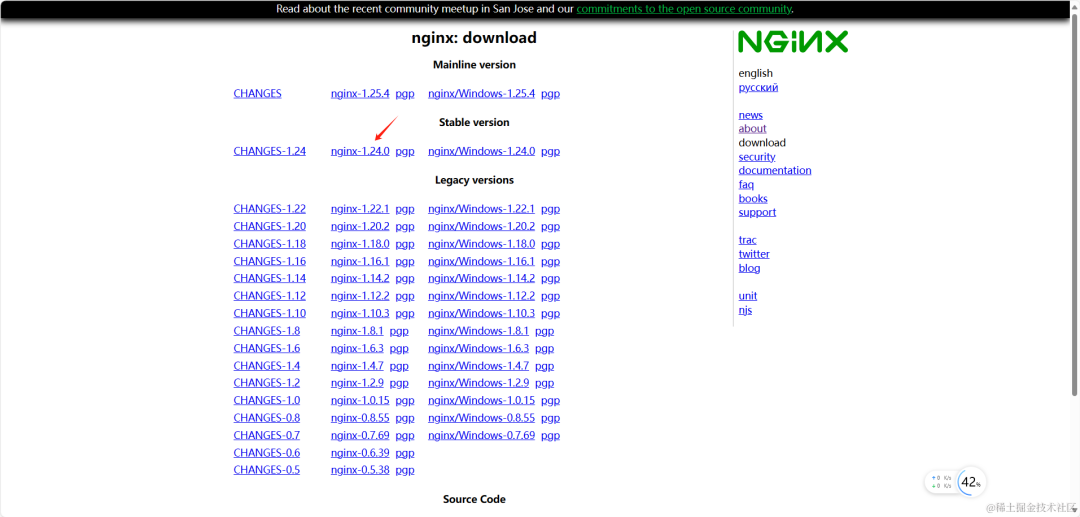

下载Nginx源码 访问 Nginx官网 (http://nginx.org/en/download.html) 下载稳定版源码。上传到服务器并解压，例如解压到 /usr/local/src/nginx-1.24.0。

(可选) 下载Nginx流媒体模块源码 如果需要Nginx处理RTMP流或输出HTTP-FLV/HLS流，需要下载模块源码：

nginx-rtmp-module: (https://github.com/arut/nginx-rtmp-module.git)

nginx-http-flv-module: (https://github.com/winshining/nginx-http-flv-module.git) (此模块也支持HLS)

配置、编译、安装Nginx 进入Nginx源码目录 (cd /usr/local/src/nginx-1.24.0)，执行 ./configure。作者后期实践说明： “压根不需要rtmp模块，要http-flv模块就行了，昨晚复盘的时候发现不装nginx-rtmp-module也能跑通”。如果FFmpeg直接生成HLS文件，Nginx仅作HTTP服务器，则这两个流媒体模块都不是必需的。但nginx-http-flv-module可以增强Nginx对HLS和FLV的支持能力。同样，可以为Nginx可执行文件创建软链接到系统路径。检查Nginx配置：/usr/local/nginx/sbin/nginx -t

编译安装：

防火墙配置 确保Nginx监听的端口（默认为80，如果配置了RTMP则为1935，HLS服务HTTP端口通常为80或自定义，如8888）已在防火墙中放行。

启动Nginx/usr/local/nginx/sbin/nginx 访问服务器IP，应能看到Nginx欢迎页。

情况二：服务器已安装Nginx (需要添加模块)

如果已安装Nginx但缺少流媒体模块，需要重新编译Nginx，步骤与上述类似，但在./configure时加上--add-module参数，并确保其他编译参数与原Nginx一致（可以通过 nginx -V 查看）。然后只执行make（不要make install），备份旧的nginx可执行文件，并将新编译的objs/nginx替换过去。

5. Nginx配置文件 (`nginx.conf`)

编辑Nginx的配置文件 (通常在

或宝塔面板指定的路径)。

以下是一个结合了HLS HTTP服务和可选RTMP服务的配置示例：

核心解读：

在http块中，我们配置了一个监听8888端口的server，专门用于HLS服务。

location /hls块：

types指令定义了.m3u8和.ts文件的MIME类型。
root /www/tmp; (或 alias /www/tmp/hls;) 至关重要，它指定了Nginx查找HLS文件的根目录。这个目录必须是FFmpeg输出HLS文件的目标目录或其上级目录。
add_header Cache-Control no-cache; 和 expires -1; 用于禁止浏览器和代理缓存HLS文件，确保播放器获取最新的流信息。
add_header Access-Control-Allow-Origin *; 允许跨域播放。

关于RTMP块：如果你的FFmpeg命令是直接将RTSP流转换为HLS文件并输出到磁盘（如本文后续的命令），那么Nginx的rtmp配置块对于这个核心播放流程是可选的。它主要用于Nginx自身作为RTMP服务器（接收推流、转HLS/FLV等）的场景。如果你的方案中Nginx不扮演RTMP服务器角色，可以省略此块。

6. 使用FFmpeg进行拉流转码 (RTSP to HLS)

执行以下FFmpeg命令，将摄像头的RTSP流转换为HLS格式，并输出到Nginx配置的Web可访问目录下。 请确保目标目录 (/www/tmp/hls/) 已创建并有写入权限。

命令参数解释：

re: 以原生帧率读取输入。

rtsp_transport tcp: 强制使用TCP传输RTSP流（更稳定，但可能延迟略高）。

i "rtsp://...": 输入的RTSP流地址。

c:v copy: 视频编码直接拷贝（如果源视频已经是H.264等HLS兼容格式）。如果需要转码，则使用如 c:v libx264。

c:a aac -strict experimental: 音频编码转换为AAC（HLS广泛支持）。

f hls: 输出格式为HLS。

hls_time 10: 每个.ts视频片段的期望时长（秒）。

hls_list_size 0: m3u8播放列表中包含的媒体段数量。0表示保留所有片段（适用于录制完整内容，直播时通常设为较小值如3-10）。

hls_segment_filename "/www/tmp/hls/test_%Y%m%d_%H%M%S_%%03d.ts": 定义ts切片的文件名格式，可以包含时间戳和序号。

/www/tmp/hls/test.m3u8: 输出的HLS主索引文件的路径和名称。此路径必须与Nginx配置中location /hls的root或alias相对应。

FFmpeg运行后，会在

目录下生成

文件和一系列

视频片段文件。

7. 测试HLS流播放

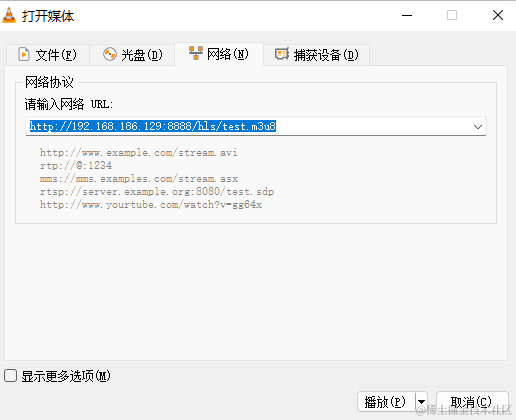

在FFmpeg运行且Nginx配置正确并启动后，可以使用VLC或其他支持HLS的播放器访问： http://<你的Nginx服务器IP>:8888/hls/test.m3u8

如果一切正常，应该能看到监控画面。

如果播放失败，请检查：

Nginx是否启动，8888端口是否监听并在防火墙中放行。

FFmpeg命令是否正确运行，并且在 /www/tmp/hls/ 目录下生成了.m3u8和.ts文件。

Nginx的location /hls配置中root或alias指令是否正确指向FFmpeg输出HLS文件的目录。

浏览器开发者工具的网络请求，看.m3u8和.ts文件是否能正常加载，状态码是什么。

8. 前端Vue3中使用Video.js播放HLS流

在Vue3项目中使用video.js库来播放HLS流。

安装video.js：

Vue组件示例：

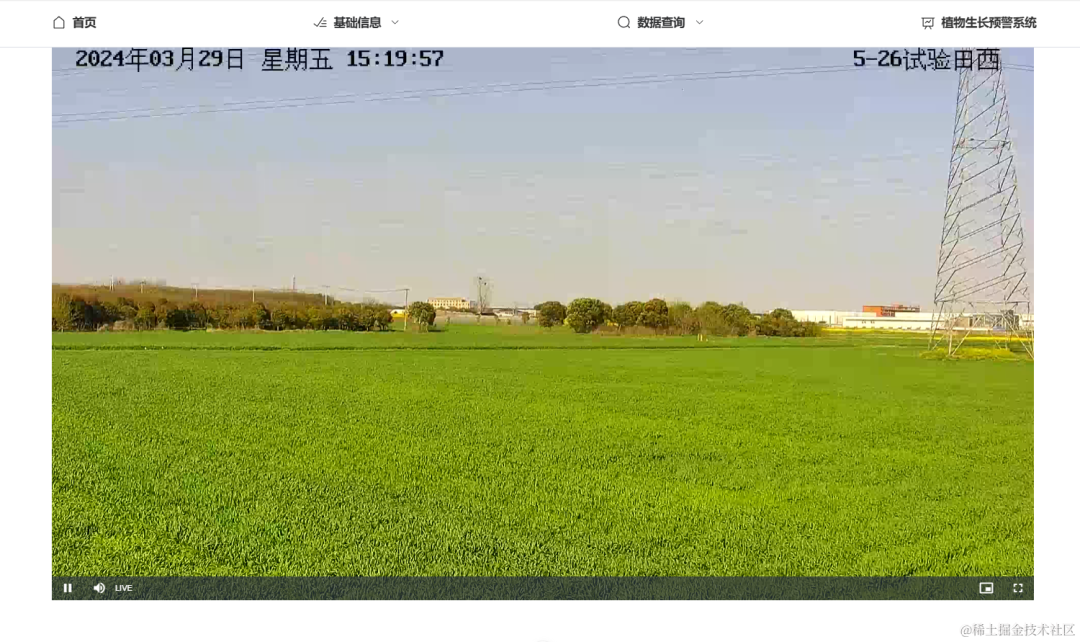

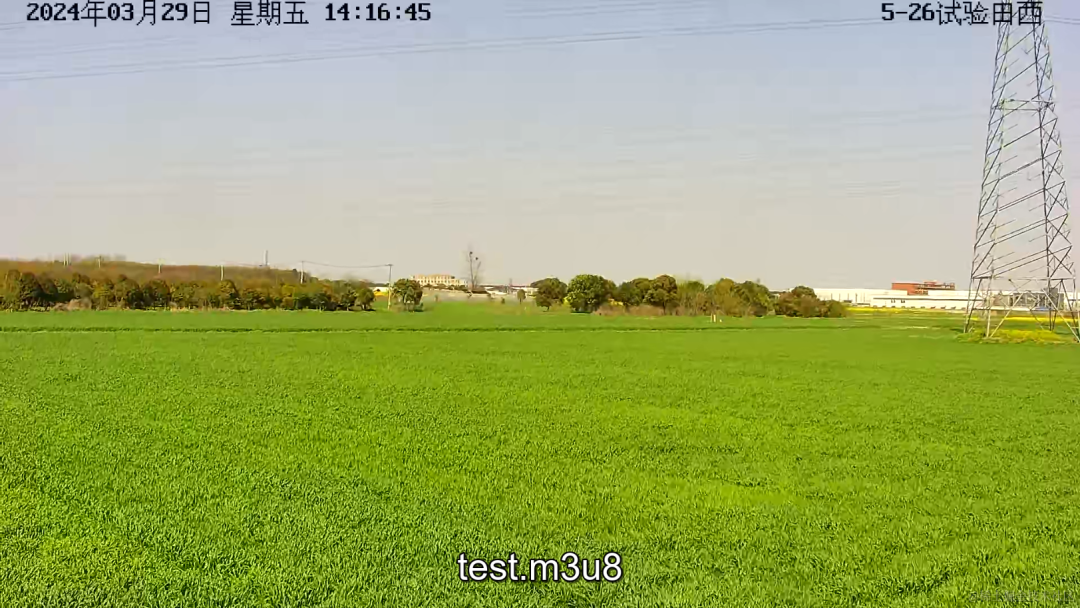

运行结果预览：

三、总结与思考

经过几天的试验与探索，我成功实现了从RTSP摄像头拉流，通过FFmpeg转码为HLS，再由Nginx提供HTTP服务，最终在Vue3前端使用Video.js播放实时画面的方案。

关于浏览器直接播放RTSP流：浏览器本身通常不直接支持播放RTSP流，这是由浏览器厂商的安全和技术栈决定的。因此，将RTSP流转换为Web友好的协议（如HLS、HTTP-FLV、WebRTC）是必要的步骤。转码过程不可避免地会引入延迟。

延迟问题：本Demo中，FFmpeg在本机进行转码，HLS方案本身也会带来一定的延迟（通常是几个切片时长的累积，例如10-30秒）。在实际生产环境中，如果转码服务器和流媒体分发服务器是分开部署的，网络传输可能进一步增加延迟。

回放需求

：如果项目需要历史录像回放功能，那么对存储和点播方案需要额外设计。例如，FFmpeg可以将流录制为MP4或FLV文件，Nginx配置点播服务，或者使用专门的录像存储系统。

性能考量 (实际环境中)

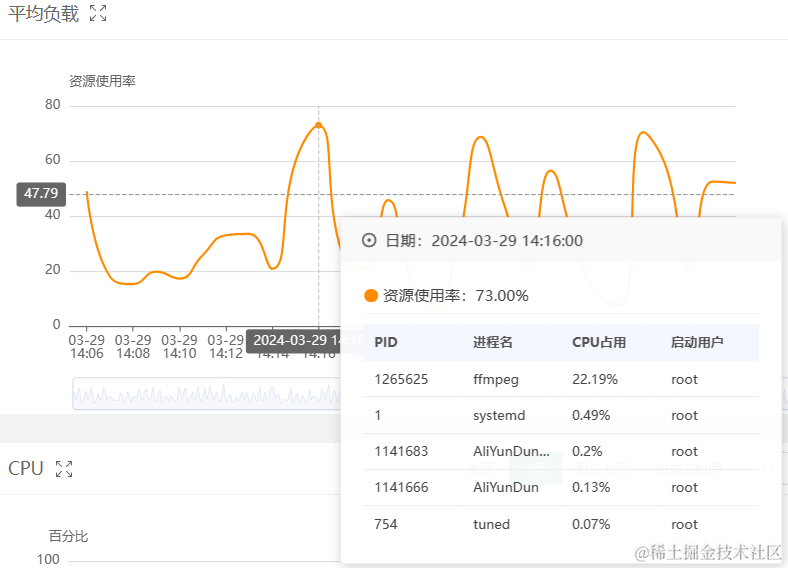

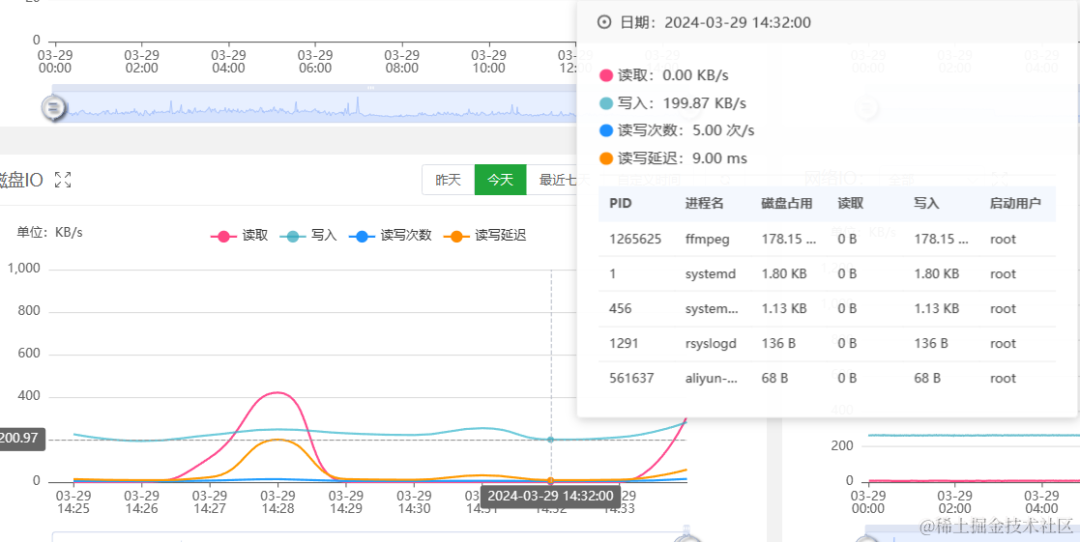

作者提到其测试机器配置较低，单个FFmpeg进程已造成较高负载。

优化方向可能包括：

硬件升级：更强的CPU、GPU（如果FFmpeg使用硬件加速转码）、更快的磁盘I/O。

FFmpeg参数调优：

使用硬件加速（如 hwaccel qsv 或 hwaccel cuda，需硬件和编译支持）。
调整视频编码参数（码率、分辨率、帧率、GOP大小等）以平衡质量和性能。
如果视频源已经是H.264，使用 c:v copy 避免重复编码。

分布式处理：对于大量摄像头，可以考虑多台FFmpeg服务器进行分布式转码。

选择其他低延迟方案：如HTTP-FLV或WebRTC，但它们在兼容性和部署复杂度上各有特点。

让FFmpeg后台24小时稳定运行

后台运行FFmpeg命令：使用nohup和&让FFmpeg命令在后台运行，并将标准输出和错误输出重定向，避免因终端关闭而中断。

nostdin: 防止FFmpeg从标准输入读取，避免在后台意外挂起。

> /var/log/ffmpeg_hls.log 2>&1: 将标准输出和标准错误都重定向到日志文件。

&: 后台运行。

进程守护与自动重启脚本：为了防止FFmpeg进程意外挂掉，可以编写一个Shell脚本，通过定时任务（如cron或宝塔面板的计划任务）定期检查FFmpeg进程是否存在，如果不存在则尝试重启。确保此脚本也有执行权限。然后可以通过crontab -e或宝塔面板的计划任务（如下图所示）设置定时执行此检查脚本（例如每5分钟执行一次）。

重启脚本 (/root/restart_ffmpeg_hls.sh):

确保此脚本有执行权限 (chmod +x /root/restart_ffmpeg_hls.sh)。

检查脚本 (/root/check_ffmpeg_hls.sh):
